W konstrukcjach budowlanych to właśnie elementy mocujące decydują, czy balustrada, wspornik, słup albo instalacja pozostaną stabilne pod obciążeniem. Kotwa jest jednym z tych rozwiązań, które wyglądają niepozornie, ale w praktyce odpowiadają za bezpieczeństwo połączenia, odporność na drgania i trwałość całego układu. W tym artykule pokazuję, jak działa takie mocowanie, kiedy wybrać wariant mechaniczny albo chemiczny i jakie błędy najczęściej psują dobry montaż.
Najważniejsze informacje o mocowaniu w konstrukcjach
- W budownictwie liczy się nie tylko sam łącznik, ale też podłoże, głębokość zakotwienia, odległość od krawędzi i kierunek działania sił.
- Mocowania mechaniczne sprawdzają się tam, gdzie potrzebny jest szybki montaż i solidne podłoże, a chemiczne tam, gdzie ważna jest większa elastyczność i wysoka nośność.
- Nie każde rozwiązanie nadaje się do betonu spękanego, pustaków lub stref przy krawędziach.
- Najwięcej błędów wynika z pośpiechu: złego wiercenia, niedoczyszczenia otworu i ignorowania czasu wiązania.
- Przed zakupem warto sprawdzić dokumentację techniczną, warunki środowiskowe i to, czy mocowanie będzie pracowało na wyrywanie, ścinanie czy w obu kierunkach.
Jak działa zakotwienie w konstrukcji
W praktyce traktuję zakotwienie jako most między elementem konstrukcyjnym a podłożem. Zadanie jest proste: przenieść siły z mocowanego elementu na beton, mur albo fundament tak, aby połączenie było stabilne w czasie. To ważne nie tylko przy ciężkich konstrukcjach stalowych, lecz także przy balustradach, korytach kablowych, słupach ogrodzeniowych, wspornikach instalacyjnych czy urządzeniach montowanych na elewacji.
O skuteczności nie decyduje sam produkt. Tak samo ważne są warunki pracy: czy siła ciągnie mocowanie na wyrywanie, czy działa poprzecznie i próbuje je ścinać, czy podłoże jest pełne, pękające, wilgotne albo osłabione. Z mojego punktu widzenia to właśnie na tym etapie najłatwiej o błędną decyzję, bo dwa podobne elementy mogą wymagać zupełnie innego rozwiązania.
Jeśli ktoś traktuje mocowanie jak zwykły dodatek montażowy, zwykle kończy się to luzowaniem, mikropęknięciami albo koniecznością poprawki. Dlatego przy poważniejszych realizacjach zawsze zaczynam od odczytania obciążeń i rodzaju podłoża, a dopiero potem patrzę na sam łącznik. To prowadzi wprost do pytania, jakie typy mocowań mają sens w budownictwie.
Rodzaje kotew, które naprawdę spotyka się na budowie
W praktyce wybór zwykle sprowadza się do kilku rodzin rozwiązań. Różnią się sposobem pracy, wymaganym podłożem i tym, jak szybko można obciążyć połączenie. Poniższe zestawienie pokazuje, gdzie dany typ ma największy sens.
| Typ mocowania | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| Mocowanie mechaniczne | Pełny beton, solidny mur, miejsca wymagające szybkiego montażu | Prosty montaż, natychmiastowa gotowość do pracy, dobra powtarzalność | Wymaga odpowiedniego podłoża i poprawnego wiercenia; gorzej znosi błędy przy krawędziach |
| Mocowanie chemiczne | Wyższe obciążenia, strefy przy krawędziach, podłoża wymagające większej elastyczności | Bardzo dobra nośność, mniejsze naprężenia rozporowe, szerokie zastosowanie | Wymaga czystego otworu i czasu na związanie; montaż jest bardziej wrażliwy na warunki |
| Mocowanie fundamentowe | Słupy, maszty, konstrukcje stalowe osadzane w fundamencie | Bardzo trwałe połączenie, dobre przenoszenie sił do fundamentu | Trzeba je zaplanować przed betonowaniem, bo późniejsze korekty są trudne |

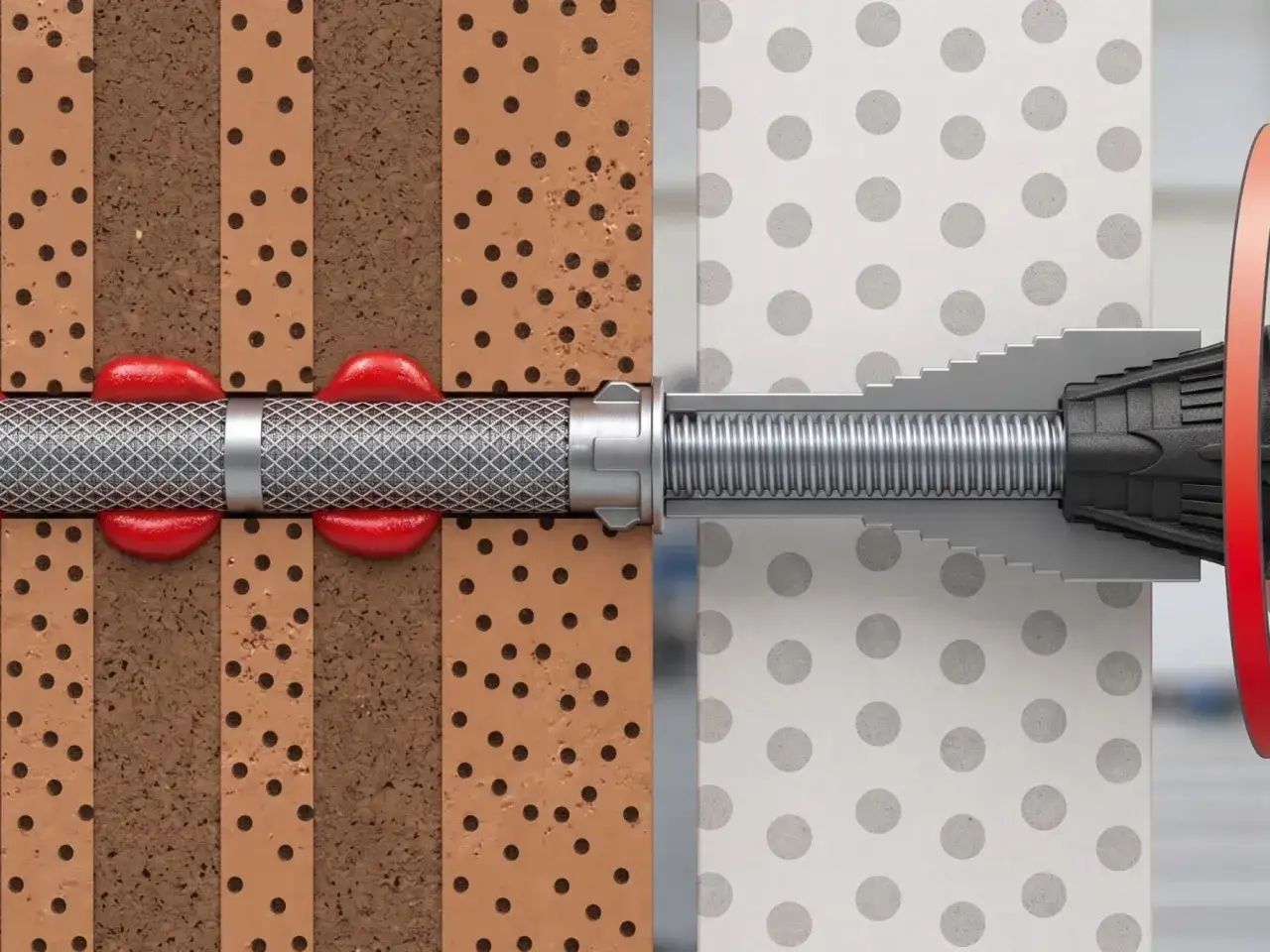

| Rozwiązania do podłoży pustych | Pustaki, cegły drążone, ściany o ograniczonej nośności lokalnej | Chronią materiał przed zbyt dużym rozparciem | Wymagają właściwego osprzętu i ostrożnego doboru do konkretnej ściany |
Najważniejszy wniosek jest prosty: nie ma jednej uniwersalnej opcji do wszystkiego. W budownictwie lepiej dobrać mocowanie do realnych warunków niż liczyć, że jeden produkt rozwiąże każdy problem. Z tego powodu w następnej kolejności patrzę już nie na nazwę produktu, ale na podłoże i obciążenie.
Jak dobrać mocowanie do podłoża i obciążenia
Dobór zaczynam od materiału, w który wchodzi element. Inaczej zachowuje się beton pełny, inaczej beton spękany, a jeszcze inaczej pustak ceramiczny czy bloczek o niskiej wytrzymałości. Właśnie tu pojawia się podstawowy filtr: jeśli podłoże jest kruche albo pustkowe, rozwiązanie rozporowe może nie być najlepszym wyborem, bo zbyt mocno obciąża strukturę.
Drugi filtr to kierunek pracy. Obciążenie na wyrywanie działa prostopadle do podłoża i próbuje wyciągnąć element na zewnątrz. Obciążenie na ścinanie działa równolegle do powierzchni i próbuje przesunąć mocowanie w bok. W praktyce wiele konstrukcji pracuje w obu tych trybach naraz, dlatego nie wystarczy spojrzeć tylko na udźwig z katalogu.
Trzeci filtr jest często lekceważony: odległość od krawędzi i między punktami mocowania. Im bliżej krawędzi betonu, tym większe ryzyko wykruszenia materiału. Im ciaśniej ustawione są kolejne mocowania, tym łatwiej o wzajemne osłabianie strefy pracy. To właśnie dlatego te same elementy mogą być bezproblemowe w środku płyty, a ryzykowne przy jej brzegu.
W praktyce przed decyzją sprawdzam jeszcze warunki środowiskowe. Wilgoć, zmiany temperatury, chemikalia, wibracje czy możliwość korozji potrafią zmienić wybór bardziej niż sama masa elementu. Jeśli połączenie ma pracować na zewnątrz, w strefie narażonej na wodę lub sól, oszczędzanie na jakości systemu mocującego zwykle kończy się szybciej, niż inwestor chciałby przyznać.

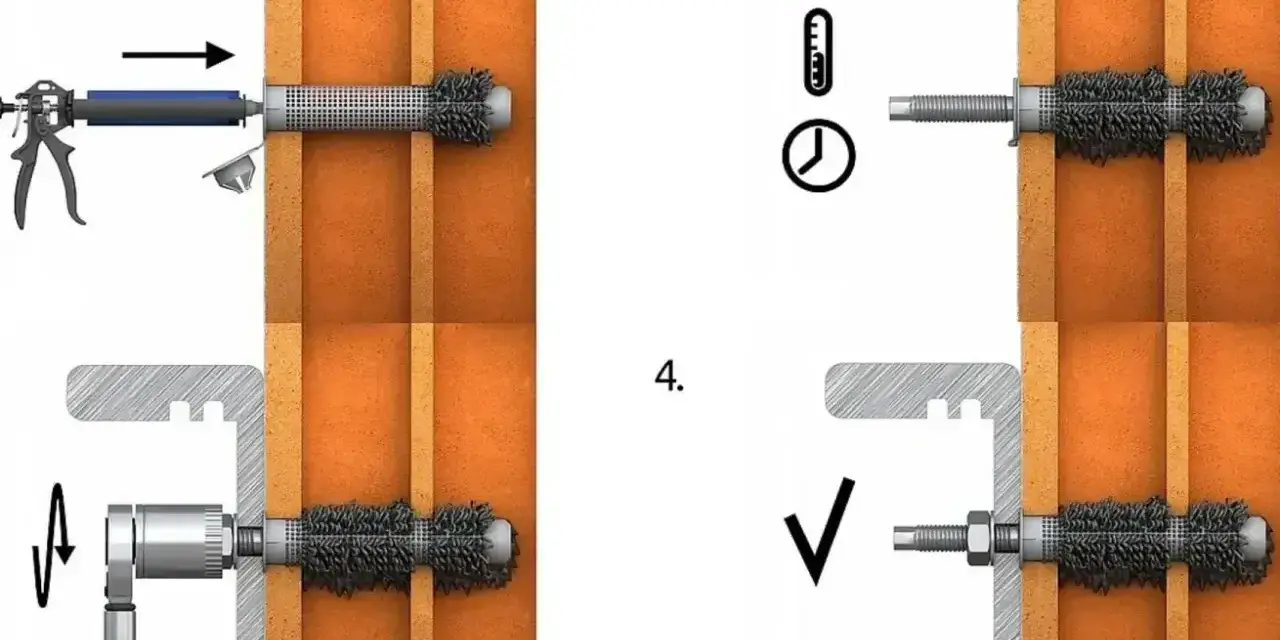

Jak wygląda poprawny montaż krok po kroku
Sam montaż jest prosty dopiero wtedy, gdy wcześniej dobrze dobrano system. Z mojego doświadczenia wynika, że najlepsze efekty daje spokojna, powtarzalna procedura, bez skrótów i bez dopasowywania na oko.
- Wyznacz miejsce montażu i sprawdź, czy nie wypada zbyt blisko krawędzi, spoiny albo zbrojenia.
- Dobierz średnicę wiertła zgodnie z dokumentacją systemu, a nie tylko na podobieństwo śruby.
- Wywierć otwór na odpowiednią głębokość i utrzymuj możliwie prostopadły kierunek wiercenia.
- Usuń pył i resztki z otworu, bo kurz realnie obniża nośność zakotwienia.
- Osadź element zgodnie z technologią: mechaniczny dociągnij właściwym momentem, a chemiczny pozostaw do pełnego związania.
- Nie obciążaj połączenia wcześniej, niż pozwala na to karta techniczna lub instrukcja montażu.
Przy mocowaniach chemicznych największym błędem bywa pośpiech. Czas wiązania potrafi wynosić od kilkunastu minut do kilku godzin, zależnie od temperatury i typu żywicy. Otwór może wyglądać poprawnie, ale jeśli nie został dokładnie oczyszczony, żywica nie zwiąże się tak, jak powinna. Z kolei przy mocowaniach mechanicznych problemem jest najczęściej zbyt mocne dociągnięcie albo zastosowanie w podłożu, które nie znosi rozparcia. W obu przypadkach efekt jest ten sam: połączenie traci rezerwę bezpieczeństwa.
Jeśli element ma przenosić większe obciążenia, nie traktuję montażu jako ostatniego kroku, tylko jako część projektu. Dla konstrukcji nośnych liczy się nie tylko to, czy mocowanie weszło w otwór, ale też czy zachowa parametry po kilku latach pracy. To prowadzi prosto do błędów, które najczęściej psują cały efekt.
Najczęstsze błędy, które obniżają nośność
W praktyce większość problemów nie wynika z wad samego produktu, tylko z błędów wykonawczych. To dobra wiadomość, bo wiele z nich da się wyeliminować od ręki.
- Zbyt mała albo zbyt duża średnica otworu, przez co element nie pracuje zgodnie z założeniem.
- Wiercenie w uszkodzonym, spękanym lub zbyt słabym podłożu bez wcześniejszej oceny, czy system w ogóle się nadaje.
- Niedokładne czyszczenie otworu, szczególnie przy rozwiązaniach chemicznych.
- Zbyt mała odległość od krawędzi betonu lub od sąsiednich punktów mocowania.
- Brak uwzględnienia korozji, wilgoci i środowiska zewnętrznego.
- Obciążenie połączenia zanim osiągnęło pełną gotowość do pracy.
- Użycie jednego typu mocowania tam, gdzie projekt wymaga innego sposobu przeniesienia sił.
Najbardziej zdradliwy błąd to ten, którego nie widać od razu. Połączenie może wyglądać dobrze po montażu, a mimo to tracić nośność, gdy zaczynają działać wibracje, wiatr albo długotrwałe obciążenie. Dlatego przy poważniejszych konstrukcjach zawsze warto patrzeć szerzej niż na sam moment instalacji.
Co sprawdzić przed zakupem, żeby nie wracać do poprawki
Gdy dobieram mocowanie na budowie, przechodzę przez prostą checklistę. Dzięki temu decyzja jest szybsza, a ryzyko pomyłki wyraźnie mniejsze.
- Jaki jest materiał podłoża i czy jest pełny, pękający, czy pusty.
- Jakie siły będą działały na element: wyrywanie, ścinanie czy oba jednocześnie.
- Czy mocowanie będzie pracowało wewnątrz, na zewnątrz, w wilgoci albo przy agresywnym środowisku.
- Jak blisko krawędzi i innych otworów ma znaleźć się punkt zakotwienia.
- Czy montaż można wykonać od razu, czy trzeba doliczyć czas wiązania lub utwardzania.
- Czy system ma dokumentację techniczną dopasowaną do konkretnego zastosowania.
Ta prosta kontrola zwykle wystarcza, żeby odsiać przypadkowe rozwiązania. W budownictwie nie chodzi o to, by wybierać najmocniej brzmiącą nazwę, tylko o to, by połączenie było zgodne z podłożem, obciążeniem i warunkami pracy. Jeśli te trzy elementy się zgadzają, mocowanie zwykle robi dokładnie to, czego od niego oczekujemy.
Właśnie dlatego przy projektach konstrukcyjnych najbardziej cenię rozwiązania dobrane spokojnie, z uwzględnieniem realnych warunków, a nie tylko ceny i dostępności. To różnica między montażem na dziś a połączeniem, które pozostanie pewne także po latach użytkowania.
