W domu jednorodzinnym jeden stalowy płaskownik potrafi zadecydować o jakości całego uziemienia. To on pomaga bezpiecznie odprowadzić prąd zwarciowy i przepięcia, a przy okazji wspiera połączenia wyrównawcze oraz ochronę odgromową. Poniżej rozkładam temat na praktyczne części: do czego służy, gdzie ma sens, jaki wariant wybrać i jakie błędy później wychodzą najdrożej.
Najważniejsze fakty o uziemieniu domu i wyborze płaskownika
- W budownictwie jednorodzinnym najczęściej pracuje jako element uziomu fundamentowego albo otokowego.
- Do domu zwykle wystarczają przekroje 25x4 lub 30x4 mm, ale ostateczny wybór zależy od projektu i środowiska pracy.
- W betonie liczy się otulina min. 5 cm, a w gruncie ważna jest głębokość i dobry kontakt z wilgotną ziemią.
- Najdroższe błędy to złe łączenia, zbyt płytki montaż i brak pomiarów po zakończeniu robót.
- Sam materiał nie jest dużym kosztem; więcej płaci się za prawidłowy montaż, złącza i kontrolę jakości.
Czym jest bednarka i dlaczego w domu ma znaczenie
W praktyce to płaskownik stalowy, który tworzy trwałą drogę dla prądu do gruntu i łączy uziom z główną szyną wyrównawczą. Ja traktuję go nie jak dodatek do instalacji, tylko jak jeden z fundamentów bezpieczeństwa: bez niego ochrona przeciwporażeniowa, ogranicznik przepięć i instalacja odgromowa nie pracują tak, jak powinny. W domach najczęściej spotykam przekroje 25x4 i 30x4 mm, bo są wystarczająco sztywne, a przy tym wygodne w łączeniu i montażu.
Warto też rozróżnić sam materiał od funkcji. Ta sama taśma może pracować jako uziom fundamentowy, element otoku wokół budynku albo wyprowadzenie do głównej szyny uziemiającej. Nie chodzi więc o jeden kawałek stali, tylko o to, jak został wpięty w całą instalację. Od tego zależy skuteczność, trwałość i odbiór techniczny. I właśnie dlatego dalej patrzę już na konkretne zastosowania, a nie na samą nazwę materiału.
Gdzie stosuje się go w instalacji domowej
| Rozwiązanie | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Uziom fundamentowy | Nowy dom na etapie zbrojenia i wylewek | Najlepszy kontakt z betonem, brak późniejszego kopania | Trzeba go przewidzieć przed zalaniem i zostawić wyprowadzenia |
| Uziom otokowy | Gdy fundamentu nie da się wykorzystać albo trzeba poprawić parametry układu | Dobra skuteczność, możliwość rozbudowy, łatwiejszy pomiar | Wykop, głębokość i wilgotność gruntu mają duże znaczenie |
| Połączenia wyrównawcze | W każdej nowej instalacji | Zmniejszają różnice potencjałów między elementami metalowymi | Wymagają starannego prowadzenia do GSU |
Jak przypomina Inżynier Budownictwa, uziom otokowy układa się co najmniej 0,5 m pod ziemią i około 1 m od ścian budynku. Z kolei DEHN podaje, że w fundamencie warto zachować otulinę betonu na poziomie przynajmniej 5 cm, bo to ogranicza korozję i poprawia trwałość całego układu. W praktyce oznacza to jedno: ten element najlepiej planować na etapie budowy, a nie dopisywać go po fakcie. Skoro wiadomo już, gdzie pracuje, zostaje pytanie, jaki wariant rzeczywiście wybrać do domu.
Jak wybrać właściwy wariant
| Wariant | Typowe zastosowanie | Szacunkowy koszt materiału | Moja ocena praktyczna |
|---|---|---|---|
| Ocynk 25x4 | Większość domów jednorodzinnych | Około 7,8-8,7 zł/m przy cenach hurtowych rzędu 9,79-10,90 zł/kg | Najlepszy kompromis między ceną a sztywnością |
| Ocynk 30x4 | Odcinki zewnętrzne, otoki, układy z większą rezerwą mechaniczną | Około 9,4-10,5 zł/m przy cenach rzędu 9,82-10,90 zł/kg | Dopłacam, gdy chcę mocniejszy i bardziej „spokojny” materiał |
| Miedziana 25x4 | Trudniejsze warunki korozyjne i wymagające projekty | Krąg 26 kg to około 2 398,50 zł brutto | Trwała, ale kosztowo wchodzi w inną półkę |
Na rynku hurtowym widać wyraźnie, że różnice cenowe są dziś duże, ale nie przekładają się liniowo na „lepszość” całego rozwiązania. Ja patrzę tak: do zwykłego domu najczęściej wystarcza stal ocynkowana 25x4, a 30x4 biorę wtedy, gdy chcę większy zapas i sztywniejszy materiał. Miedź ma sens tam, gdzie środowisko jest trudniejsze albo projekt wyraźnie tego wymaga, bo dopłata idzie w setki, a czasem w tysiące złotych za sam materiał. Gdy materiał jest już wybrany, liczy się jeszcze sposób ułożenia, bo źle położony dobry wyrób działa słabiej niż tańszy, ale poprawnie zamontowany.
Jak wygląda montaż krok po kroku
- Najpierw planuję przebieg już na etapie projektu albo zbrojenia, bo późniejsze poprawki są drogie i kłopotliwe.
- Układam zamknięty obwód lub odcinek zgodny z projektem i mocuję go tak, by po zalaniu betonem zachować wymaganą otulinę.
- Łączenia wykonuję starannie, najlepiej w sposób przewidziany w dokumentacji. Luźne, przypadkowe połączenia to proszenie się o spadek ciągłości.

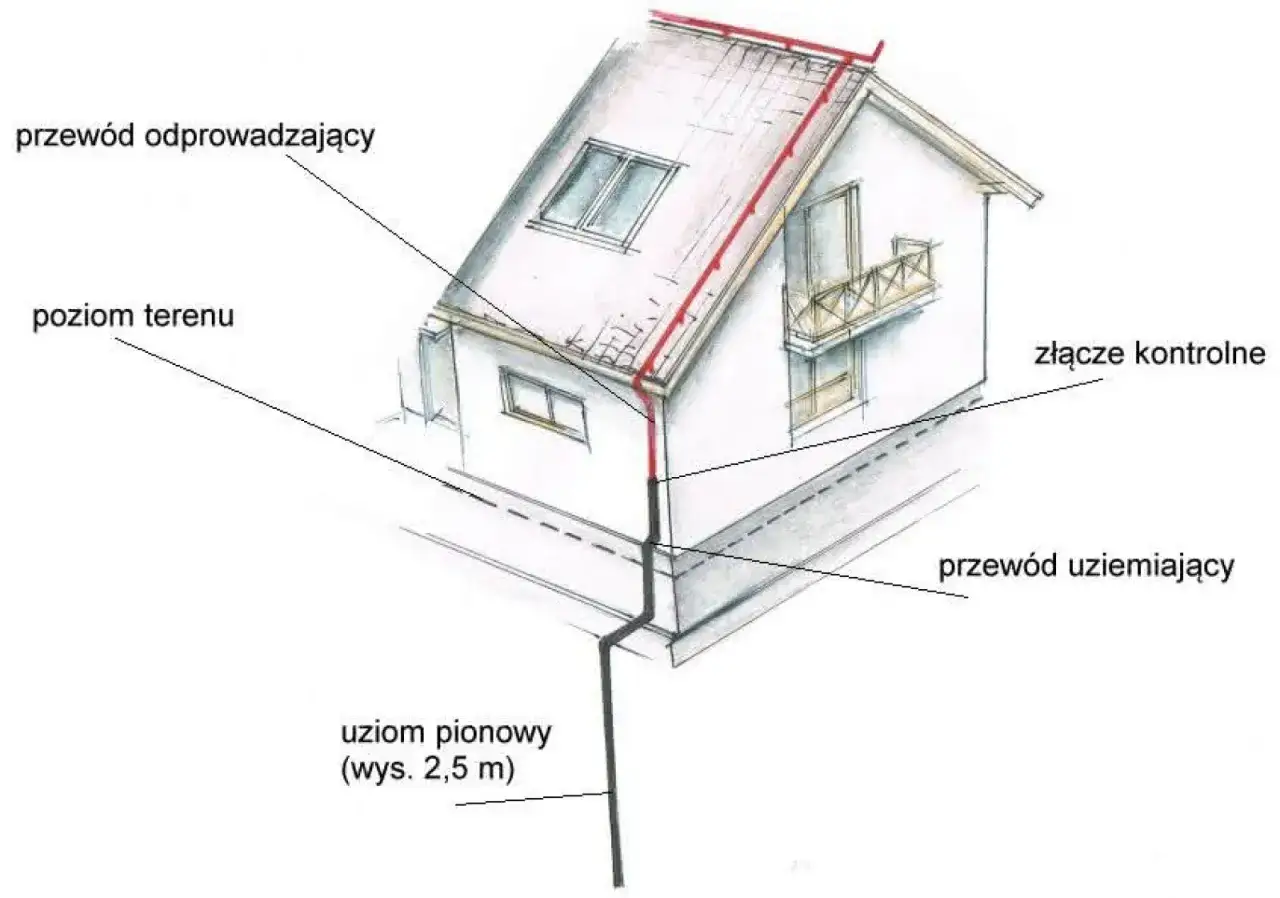

- Wyprowadzam przewód do głównej szyny uziemiającej przez punkt, który później da się sprawdzić i zmierzyć. W praktyce przydaje się złącze kontrolne.
- Po zakończeniu robót zlecam pomiar ciągłości i rezystancji uziemienia, bo bez tego nie wiadomo, czy całość rzeczywiście działa.
Jeśli robisz uziom otokowy, nie lekceważ głębokości. W polskich warunkach przemarzanie gruntu potrafi sięgać mniej więcej od 0,8 do 1,4 m, więc zbyt płytki wykop szybko traci sens, zwłaszcza przy suchym i zamarzniętym podłożu. Właśnie dlatego nie lubię „oszczędności” polegającej na płytszym ułożeniu materiału niż przewidziano. Najwięcej kłopotów robią nie same kroki, tylko drobne zaniedbania, które wychodzą dopiero przy odbiorze.
Najczęstsze błędy, które kosztują więcej niż sam materiał
- Zbyt mała otulina betonu, przez co element pracuje w złych warunkach korozyjnych.
- Za płytki otok, który zostaje w strefie przemarzania albo wysychania gruntu.
- Łączenie przypadkowych metali bez uwzględnienia środowiska pracy i projektu.
- Brak złącza kontrolnego lub punktu pomiarowego, co utrudnia odbiór i późniejszą diagnostykę.
- Wprowadzanie wyprowadzenia w miejsce, do którego po wykończeniu nie ma już dostępu.
- Pomijanie pomiarów końcowych, bo „przecież wszystko jest już zalane i wygląda dobrze”.
Skutki są zwykle podobne: rośnie rezystancja uziemienia, pojawiają się problemy z odbiorem, a poprawki po wykończeniu domu stają się nieproporcjonalnie drogie. Najgorsze jest to, że większość tych błędów nie wynika z braku pieniędzy, tylko z pośpiechu i złej kolejności prac. Zanim jednak zrezygnujesz z lepszej opcji tylko dlatego, że wygląda drożej, warto policzyć realny koszt materiału.
Ile kosztuje i kiedy dopłacić do lepszego rozwiązania
W domach jednorodzinnych koszt samego materiału nie jest zwykle największym wydatkiem. Przy ocynku 25x4 liczę dziś najczęściej na około 7,8-8,7 zł za metr, a przy 30x4 na mniej więcej 9,4-10,5 zł za metr, jeśli przeliczę cenę za kilogram na masę metra bieżącego. To nadal rozsądne kwoty, szczególnie jeśli porównam je z kosztem odkopywania gotowego tarasu, kostki albo elewacji tylko po to, by poprawić uziemienie.
Ja dopłacam do lepszego wariantu wtedy, gdy:
- grunt jest wilgotny, agresywny albo ma słabą przewidywalność pod kątem korozji,
- element ma pracować latami bez łatwego dostępu serwisowego,
- projekt przewiduje rozbudowę o ochronę odgromową albo bardziej złożone połączenia wyrównawcze,
- różnica w cenie materiału jest mała względem kosztu robocizny i wykopu.
Przy miedzi różnica robi się już bardzo odczuwalna, bo sam krąg 26 kg potrafi kosztować około 2 400 zł brutto. To nie jest „lepsza wersja na wszelki wypadek”, tylko świadomy wybór do konkretnego środowiska i konkretnego projektu. Z tego powodu w budownictwie jednorodzinnym najczęściej wygrywa rozsądny ocynk, a nie materiał najdroższy. Niezależnie od budżetu, przed zasypaniem wszystkiego warto jeszcze sprawdzić kilka punktów, bo one decydują o tym, czy instalacja przejdzie odbiór bez nerwów.
Co warto sprawdzić, zanim wykop zniknie na dobre
- Czy cały obwód ma zachowaną ciągłość elektryczną.
- Czy wyprowadzenie do głównej szyny uziemiającej jest dostępne i opisane.
- Czy złącze kontrolne pozostaje w miejscu, do którego da się wrócić z miernikiem.
- Czy połączenia są wykonane zgodnie z projektem, bez prowizorki na ostatnią chwilę.
- Czy po robocie został wykonany pomiar i zapis wyniku, a nie tylko „oględziny na oko”.
Jeśli mam zostawić jedną praktyczną myśl, to tę: nie oceniaj uziemienia po samej ilości metalu. Liczy się projekt, środowisko pracy, poprawne łączenia i pomiar końcowy. Dopiero taki zestaw daje spokój na lata i sprawia, że cały układ bezpieczeństwa naprawdę działa tak, jak powinien.
